LLC LED凈化燈驅動器簡化設計

。

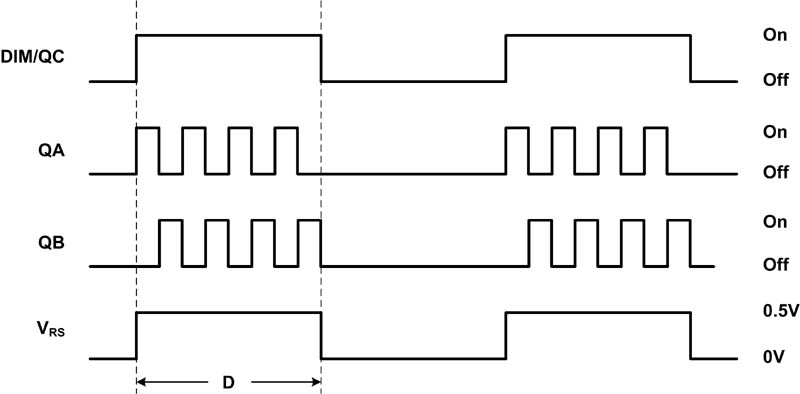

圖 4 PWM 亮度調節波形

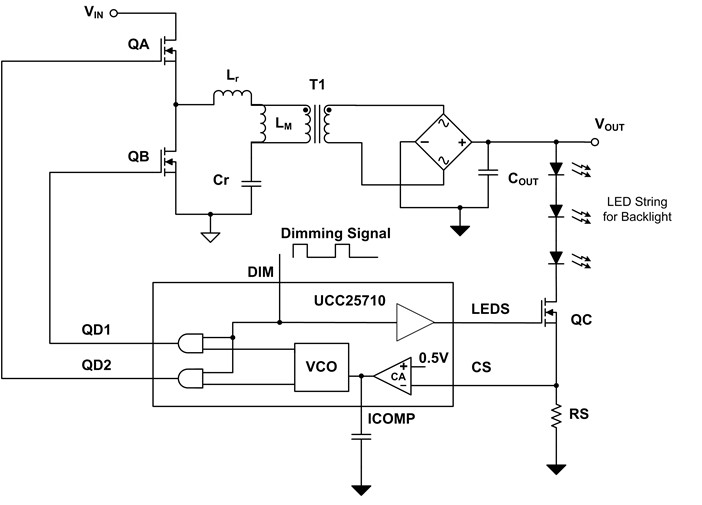

　　通過調節 DIM 信號的占空比 （D） 實現對平均二極管電流 （ID） 的調節

，從而控制 LED 的亮度。

　　盡管 LLC 諧振半橋從主級到次級為 LED 供電

，但是負載 （RL） 到LLC傳輸函數 （M（f）） 依然恒定，即使 LED 的平均電流隨占空比而變化。

　　使用固定 RL 且給定 Lr

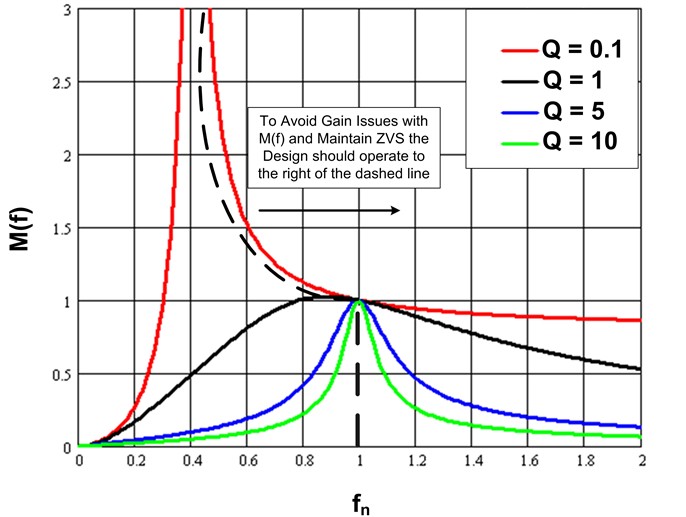

、Cr 和 LM 時，等效反射阻抗 （RE） 恒定，Q 保持不變。這時僅得到一條 M（f） 曲線，其隨頻率（請參見圖 5）變化，而不受使用變量 RL 的傳統 LED 亮度調節方法得到的多條曲線（請參見圖 2）的影響。在設計中只處理一條 M（f） 曲線，讓環路補償和變壓器選擇變得更加簡單，從而簡化設計過程。另外，設置最小開關頻率時還需要注意另一條曲線，以確保 ZVS 得到維持。這時，最小f設置為單 M（f） 曲線的峰值（請參見圖 5）。

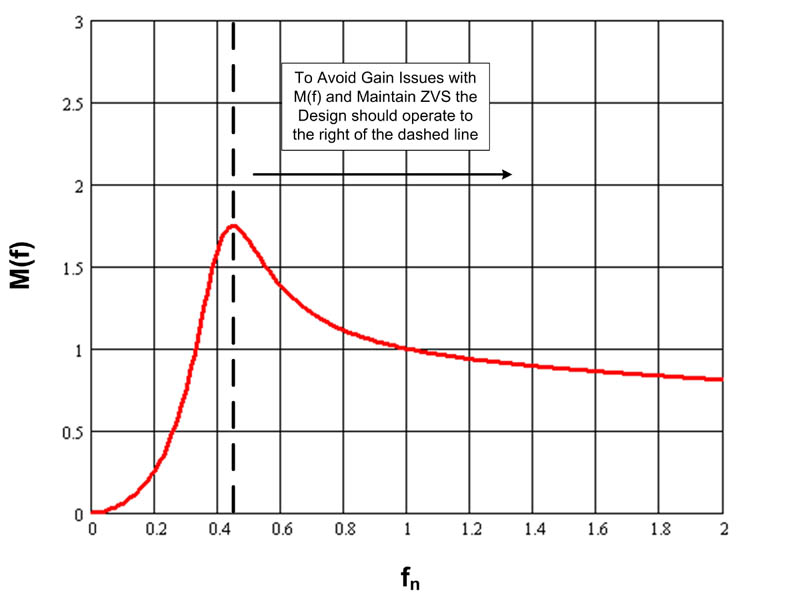

圖 5 使用 PWM 亮度調節技術驅動 LED 的 M（f）

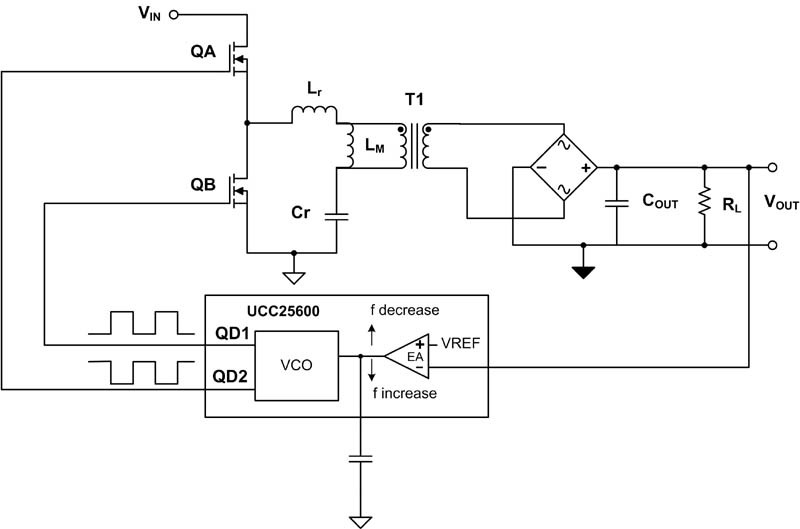

　　設計一個 LED凈化燈 驅動用 LLC 諧振半橋轉換器并不容易。傳統 LLC的dc/dc 增益隨負載變化會有較大范圍的變化

。我們需要對許多條增益曲線進行評估。這讓環路補償和變壓器設計/選擇變得更加復雜和混亂。要想簡化設計過程，把 LLC 和 PWM 亮度調節技術組合使用是一種較為理想的選擇。這是因為 LLC 在供能期間會承受固定負載 （RL），但在亮度調節期間 LED 電流會出現變化。結果是，LLC 增益變化更小，從而讓環路補償和變壓器選擇/設計更加簡單。
