。MAX5035的開關頻率為125kHz
，輸入電壓范圍高達76V (需使用更高額定電壓的輸入電容和二極管)。此電路可以在較寬的輸入電壓范圍內控制并保持恒定的LED電流
。表2總結了該電路的設計規格
。

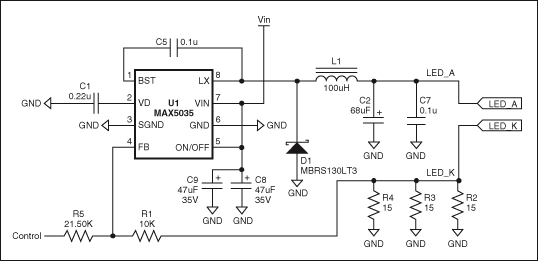

圖1 基于固定頻率、高集成度PWM開關轉換器MAX5035的高亮度LED凈化燈電源原理圖

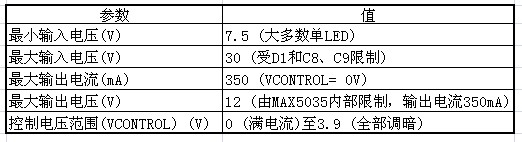

表2 圖1電路的基本參數
利用圖1電路在控制端作用一個電壓調節LED電流(圖2)。圖3給出了這一控制架構的效率。

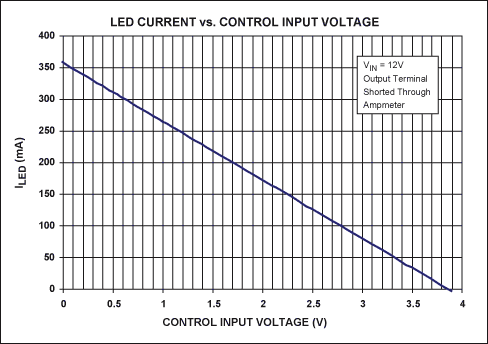

圖2 利用圖1電路在控制端作用一個電壓調節LED電流

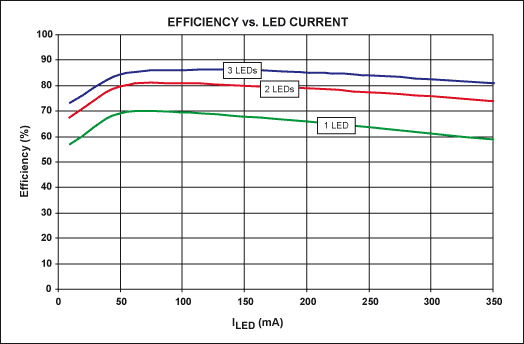

圖3 控制架構的效率
控制電壓與三個并聯檢流電阻的電壓共同作用到IC的反饋(FB)引腳。IC的內部控制環路使FB引腳的電壓保持在大約1.22V，因此，由于控制電壓與電流檢測電壓都必須保持在1.22V (由電阻R1和R5設置)，更高的控制電壓將產生更小的電流 。
以下等式除了適用于本例外 ，還可用來設計其它的輸出電流和控制電壓：
其中：VREF = 1.22V、RSENSE是R2 、R3與R4的并聯電阻值(= 5Ω)
。
在許多情況下 ，利用低頻(50Hz至200Hz) PWM方式調節LED電流非常方便，通過控制脈沖寬度調節亮度(圖4)
。雖然LED在每個脈沖期間保持相同亮度
，肉眼能夠察覺到短暫的亮度變化，但是
，這種調節方法的優點在于光譜保持不變
，采用幅度調節時光譜會隨著流過LED電流的變化而改變。

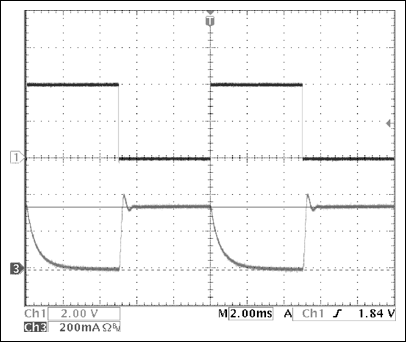

圖4 圖1電路低頻PWM亮度調節的控制和LED電流波形
Ch1：VCONTROL ，Ch3：ILED
。負載為三個串聯綠色LED，總電壓近似為9.5V
。替換小的輸出電容
，可以減小關斷時的振蕩幅度。
采用100Hz 、0V至約3.9V的方波控制波形時
，LED電流的脈沖如圖4所示。一般來說
，低頻PWM調光電路的效率比線性LED調光電路(圖2)更高
。

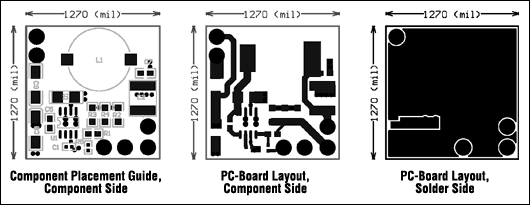

圖5 圖1所示電路的PCB布局圖
結論

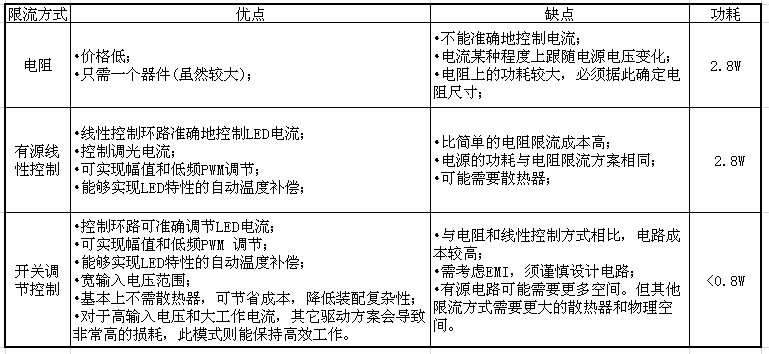

圖1所示IC (MAX5035、MAX5033)為恒流驅動高亮度LED凈化燈提供了一種高性價比方案，該方案具有以下優勢：
高開關頻率(125kHz)允許選擇小電抗器件(L1和C2)；
能夠在寬輸入電壓范圍內實現高轉換效率；
輸出電壓可達12V，能夠驅動三個串聯的高亮度綠色LED；
無需機械散熱器；
電壓范圍可擴展至76V，適用于驅動汽車高亮度LED；
可用于24V信號標志燈和建筑照明；
通過變化電流檢測電阻R2、R3與R4值，輸出電流可達到1A；
內置開關功率MOSFET，簡化設計；
可通過控制輸入引腳，利用模擬電壓幅度(線性調光)調節LED的亮度；
通過控制輸入，利用低頻PWM信號調節亮度。
